首頁 > 產品中心 > RXG20-T被釉電阻器

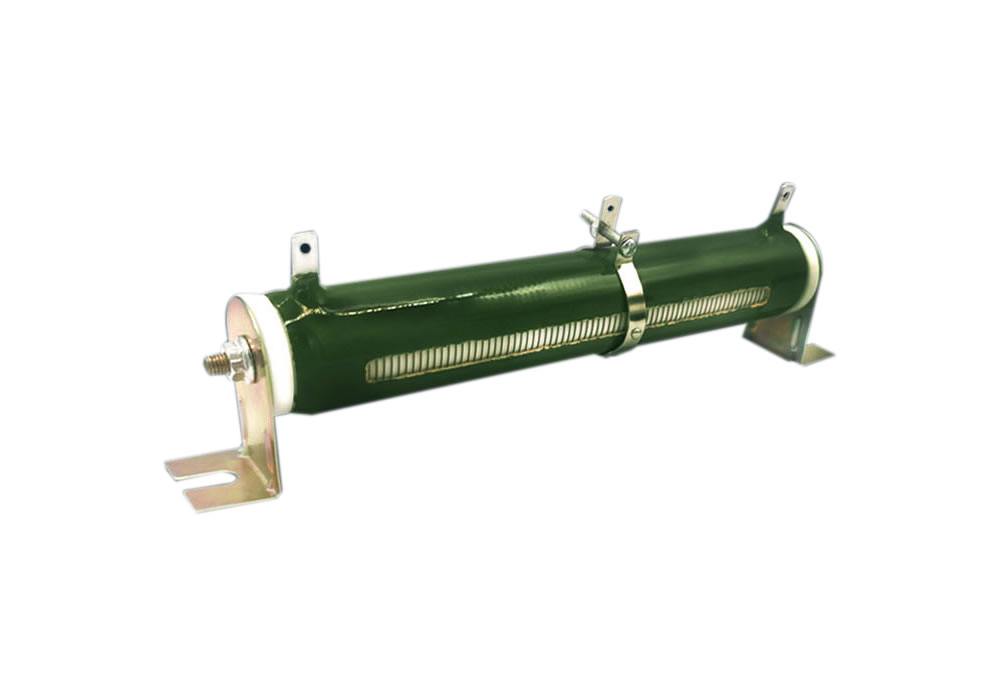

RXG20-T被釉線繞可調電阻器

RXG20-T被釉電阻器

RXG20-T被釉線繞可調電阻器耐潮濕、絕緣度高、過負荷能力強,熱穩定性好,使用壽命長。
額定功率范圍:8W~500W
工作電壓范圍:<1.5kV
額定阻值范圍:0.1Ω~90KΩ
最高耐壓:3500V
最高精度:1%
IP等級:IP00
振動:0.5g
溫漂范圍:≤400ppm/℃
工作溫度范圍:-55℃~+375℃
應用領域:大型電源,電力設備,電器設備,機車
產品簡介
在線咨詢

■ 產品特點

RXG20-T被釉線繞可調電阻器采用高溫玻璃釉作為表面涂層 電阻體采用高溫耐火瓷體或氧化鋁瓷體,全焊接結構,耐潮濕、絕緣度高、過負荷能力強,熱穩定性好,使用壽命長。

■ 表面溫升

RXG20-T被釉線繞可調電阻器表面溫升圖

■ 降額曲線

RXG20-T被釉線繞可調電阻器降額曲線圖

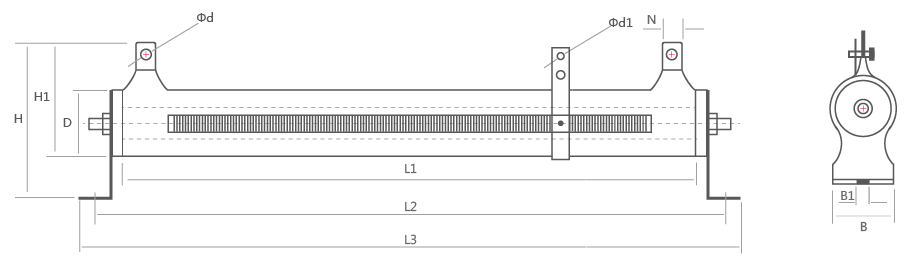

◆ 產品尺寸圖

RXG20-T被釉線繞可調電阻器產品尺寸圖

◆ 產品尺寸表單位:mm

規格功率
(W)
L1±2L2±2L3±3D±2H±2H1±2B±0.5B1±0.5N±0.2Φd±0.2Φd1±0.2阻值范圍
(Ω)
RXG20-T10W41  14 28.5  5225.1~200
16W456682174131154.55225.1~220
20W517288174131154.55225.1~430
25W5177882151.535205.55225.1~510
30W71971082151.535205.55225.1~1K
40W871131242151.535205.55225.1~1.2K
50W91120135295943305.563.525.1~1.5K
75W140170184295943305.563.525.1~2K
100W170200214295943305.563.525.1~2.7K
150W215244259295943305.563.525.1~4.3K
200W266296308307150266.59425.1~3K
250W266296308307150266.59425.1~3K
300W266298310368258356.59435.1~3K
400W250280298549879506.516836.2~3K
500W300330348549879506.516836.2~3K

*備注:尺寸僅供參考,具體尺寸和選型需咨詢。阻值允許偏差(%):±5% ±10%,耐電壓(V):3500。

■ 電氣、機械特性

特性檢查方法性能要求
端子強度端子加載20N 拉力,時間10 秒無可見損傷
耐振性頻率10-500Hz,0.75mm或98m/s2,6h△R≤±(1%R+0.05Ω)
短時間過負載10倍Pr 5S△R≤±(2%R+0.1Ω)
絕緣阻值500V直流測試電壓(包箔法)≥1GΩ
絕緣耐壓3500V亙流或交流峰值電壓無可見損傷
耐久性Min(UP,UR),1.5H-ON,0.5H-OFF,1000H△R≤±(5%R+0.1Ω)
溫度快速變化-55~200℃,5次循環△R≤±(2%R+0.1Ω)
穩態濕熱(40±2)℃,(93±3)%RH,96h△R≤±(2%R+0.1Ω)

■ 成品識別碼

RXG20-T5010RJ
產品類別額定功率電阻值精度
RXG20-T系列50=50W
100=100W
R1=0.1Ω
100R=100Ω
F=±1%
G=±2%
H=±3%
J=±5%
K=±10%

*備注:RXG20-T 50W 10Ω ±5% ,型號:RXG20-T-50-10RJ

■ 電阻使用建議

◆電阻在使用電路中建議留1.5倍的功率余量,如電路中電壓100V,電流0.01A,計算功率:P=100*0.01=1W,這時候電阻不能使用1W的,計算1*1.5=1.5W,沒有1.5W的電阻故需用到2W的電阻。
