RX24黃金電阻器

RX24黃金電阻器具有功率大、尺寸小、過載能力強、結構堅固、可靠性高等特點；廣泛應用于電源、變頻器、電梯、工控、舞臺音響。

額定功率范圍：5W~50W

工作電壓范圍：<1kV

額定阻值范圍：0.1Ω~10KΩ

最高耐壓：3500V

最高精度：1%

IP等級：IP53

振動：1.5g

溫漂范圍：≤400ppm/℃

工作溫度范圍：-55℃～+275℃

應用領域：家電、音響系統、電源系統、新能源

■產品特點

黃金鋁殼電阻RX24系列十分穩定，并以高品質著稱。它能在表面溫度較低的有限空間內消耗大功率，熱量通過鋁外殼，迅速消散到散熱器。

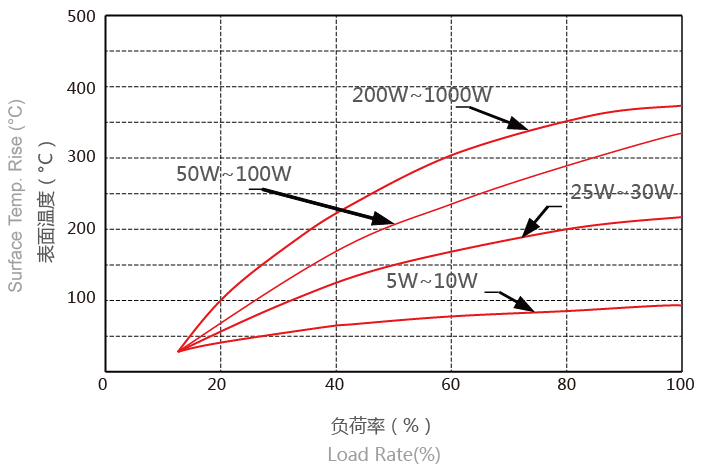

■表面溫升

RX24黃金鋁殼電阻器表面溫升

■降額曲線

RX24黃金鋁殼電阻器降額曲線

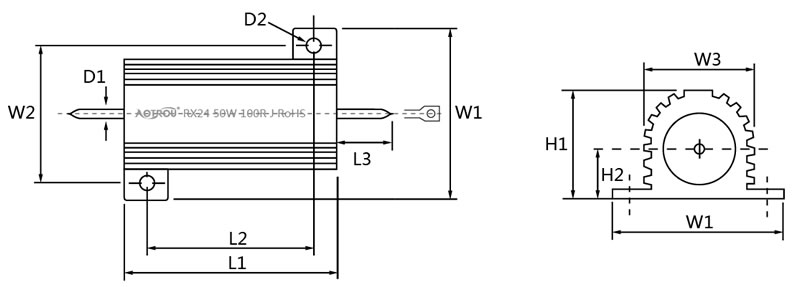

◆產品尺寸圖

RX24黃金鋁殼電阻器產品尺寸圖

◆產品尺寸表單位：mm

*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5%±10%，耐電壓（V）：1500。

■電氣、機械特性

■成品識別碼

*備注：RX24 50W 6Ω±5%,型號：RX24 50W 6RJ；低電感，在型號中加入字母N，例如：N RX24 50W 6RJ

■電阻使用建議

◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
