RX21線繞電阻器

RX21線繞電阻器

RX21被漆線繞電阻器體積小、耐高溫、防潮性能好廣泛用于各種電氣設備和電子儀器的直流或交流電路中作降壓分壓分流或負載用。
額定功率范圍:1/2W~20W
工作電壓范圍:<1000V
額定阻值范圍:0.1Ω~5KΩ
最高耐壓:1500V
最高精度:1%
IP等級:IP00
振動:0.5g
溫漂范圍:≤400ppm/℃
工作溫度范圍:-55℃~+275℃
應用領域:鎮流器、電動工具、電源、焊接機
產品簡介
在線咨詢

■ 產品特點

RX21被漆電阻具有耐熱性、低溫度系數、重量輕、耐短時間過負載、低雜音、阻值經年變化小等優點。

■ 降額曲線

RX21被漆電阻降額曲線圖

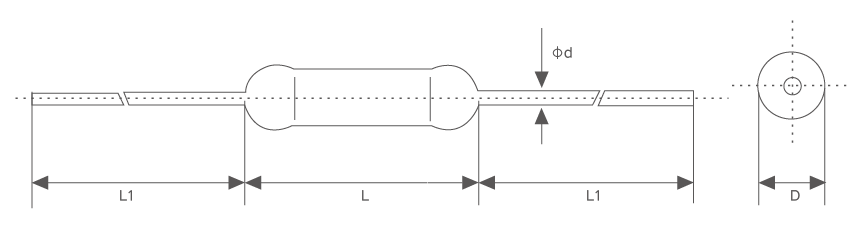

◆ 產品尺寸圖

RX21被漆電阻產品尺寸圖

◆ 產品尺寸表單位:mm

規格功率
(W)
L±1L1±1D±0.5Φd±0.2阻值范圍
(Ω)
出線方式
RX211/2W142640.80.1~100引線
1W142640.80.1~100引線
2W142640.80.1~100引線
3W162850.80.1~300引線
4W162850.80.1~500引線
5W233070.80.1~1K引線
6W233070.80.1~1K引線
7W303570.80.1~1K引線
8W303570.80.1~1K引線
10W353570.80.1~5K引線
12W403570.80.1~5K引線
15W453570.80.1~5K引線
20W503570.80.1~5K引線

*備注:尺寸僅供參考,具體尺寸和選型需咨詢。阻值允許偏差(%):±5% ±10%,耐電壓(V):1000。

■ 電氣、機械特性

特性檢查方法性能要求試驗標準
端子強度端子加載20N 拉力,時間10 秒無可見損傷GB/T5729 4.16
耐振性頻率10Hz-500Hz,10g無可見損傷GB/T5729 4.22
短時間過負10倍Pr 5S△R≤±(2%R+0.1Ω)GB/T5729 4.13
絕緣阻值500V±50V直流測試電壓,引出線與鋁外殼間≥100MΩGB/T5729 4.6.1.3
絕緣耐壓500Vac,5mA,1min電阻器無擊穿、飛弧GB/T5729 4.7
耐久性室溫施加額定功率負荷96h,1.5h通電,0.5h斷電無可見損傷GB/T5729 4.25.2
穩態濕熱(40土2)℃,(93士3)%RH,96hGB△R≤±(5%R+0.1Ω)GB/T5729 4.24.2.1.a
溫度快速變化-55℃-155℃,5次循環△R≤±(2%R+0.1Ω)GB/T5729 4.19

■ 成品識別碼

RX21510RJL
產品類別額定功率電阻值精度接線方式
RX21系列50=50W
100=100W
R1=0.1Ω
100R=100Ω
F=±1%
G=±2%
H=±3%
J=±5%
K=±10%
L=引線

*備注:RX21 5W 10Ω ±5% ,型號:RX21-5-10RJ-L;低電感,在型號中加入字母N,例如: N RX21-5-10RJ

■ 電阻使用建議

◆電阻在使用電路中建議留1.5倍的功率余量,如電路中電壓100V,電流0.01A,計算功率:P=100*0.01=1W,這時候電阻不能使用1W的,計算1*1.5=1.5W,沒有1.5W的電阻故需用到2W的電阻。
