首頁 > 產品中心 > BKG方殼磁帶電阻器
BKG變頻器啟動方殼磁帶水泥電阻器

BKG方殼磁帶電阻器

BKG方殼磁帶電阻器高負荷、散熱特性、不燃性,高頻特性好、抗脈沖性。
額定功率范圍:80W
工作電壓范圍:<1000V
額定阻值范圍:0.1Ω~10KΩ
最高耐壓:1500V
最高精度:1%
IP等級:IP33
振動:0.5g
溫漂范圍:≤400ppm/℃
工作溫度范圍:-55℃~+275℃
應用領域:電源系統、充電設備
產品簡介
在線咨詢

■ 產品特點

BKG方殼磁帶電阻采用工業高頻電子陶瓷外殼,散熱好,具有優良的絕緣性能,其絕緣電阻可達100M歐,同時具有優良的阻燃,防爆性。

■ 表面溫升

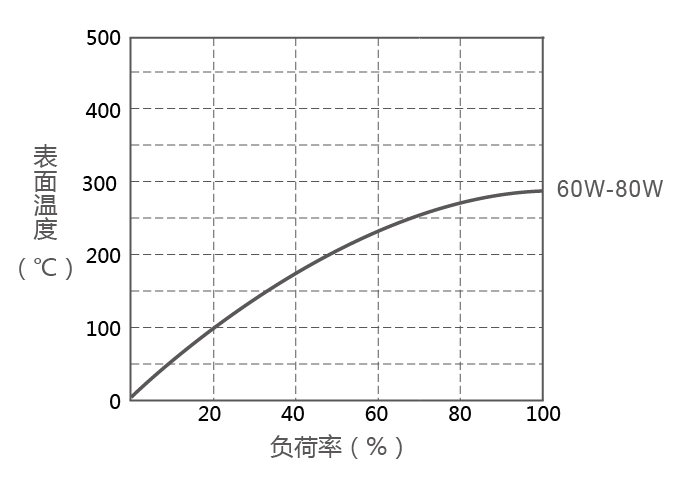

BKG方殼磁帶電阻表面溫升圖

■ 降額曲線

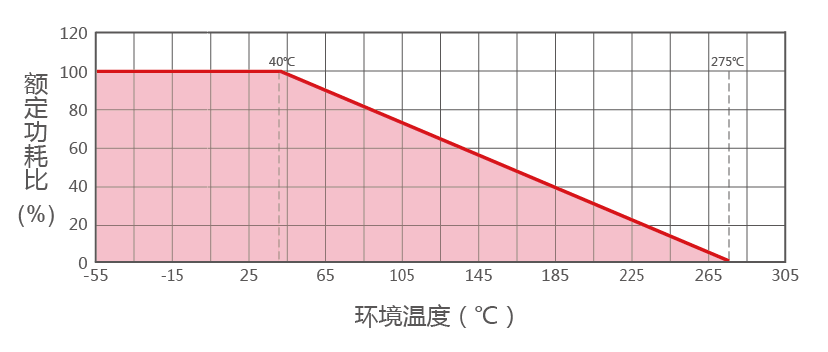

BKG方殼磁帶電阻降額曲線圖

◆ 產品尺寸圖

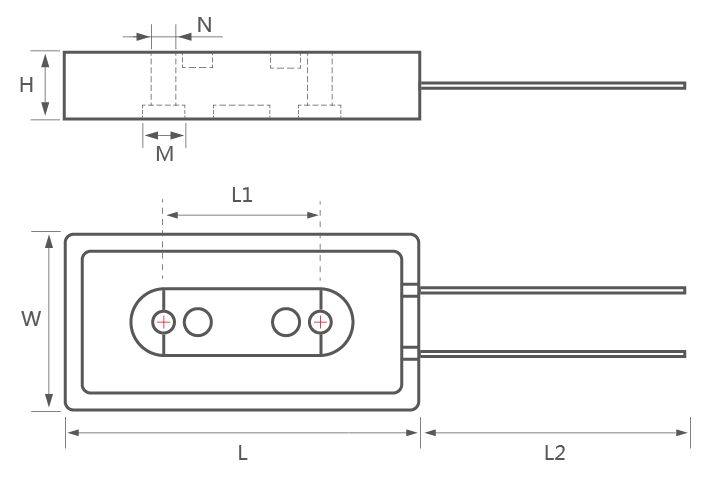

BKG方殼磁帶電阻產品尺寸圖

◆ 產品尺寸表單位:mm

規格功率
(W)
L±1L1±1L2±10W±0.5H±0.5M±0.2N±0.2阻值范圍
(Ω)
出線方式重量
(G)
BKG60W903520045151050.1~10K引線140
80W903520045151050.1~10K引線140
100W903520045151050.1~10K引線140

*備注:尺寸僅供參考,具體尺寸和選型需咨詢。阻值允許偏差(%):±5% ±10%,耐電壓(V):1000。

■ 電氣、機械特性

特性檢查方法性能要求試驗標準
端子強度端子加載20N 拉力,時間10 秒無可見損傷GB/T5729 4.16
耐振性頻率10Hz-500Hz,10g無可見損傷GB/T5729 4.22
短時間過負10倍Pr 5S△R≤±(2%R+0.1Ω)GB/T5729 4.13
絕緣阻值500V±50V直流測試電壓,引出線與鋁外殼間≥100MΩGB/T5729 4.6.1.3
絕緣耐壓1000Vac,5mA,1min電阻器無擊穿、飛弧GB/T5729 4.7
耐久性室溫施加額定功率負荷96h,1.5h通電,0.5h斷電無可見損傷GB/T5729 4.25.2
穩態濕熱(40土2)℃,(93士3)%RH,96hGB△R≤±(5%R+0.1Ω)GB/T5729 4.24.2.1.a
溫度快速變化-55℃-155℃,5次循環△R≤±(2%R+0.1Ω)GB/T5729 4.19

■ 成品識別碼

BKG
8030RJL
產品類別額定功率電阻值精度接線方式
BKG系列50=50W
100=100W
R1=0.1Ω
100R=100Ω
F=±1%
G=±2%
H=±3%
J=±5%
K=±10%
L=引線

*備注:BKG 100W 30Ω ±5% ,型號:BKG-100-30RJ-L;低電感,在型號中加入字母N,例如: N BKG-100-30RJ

■ 電阻使用建議

◆電阻在使用電路中建議留1.5倍的功率余量,如電路中電壓100V,電流0.01A,計算功率:P=100*0.01=1W,這時候電阻不能使用1W的,計算1*1.5=1.5W,沒有1.5W的電阻故需用到2W的電阻。
