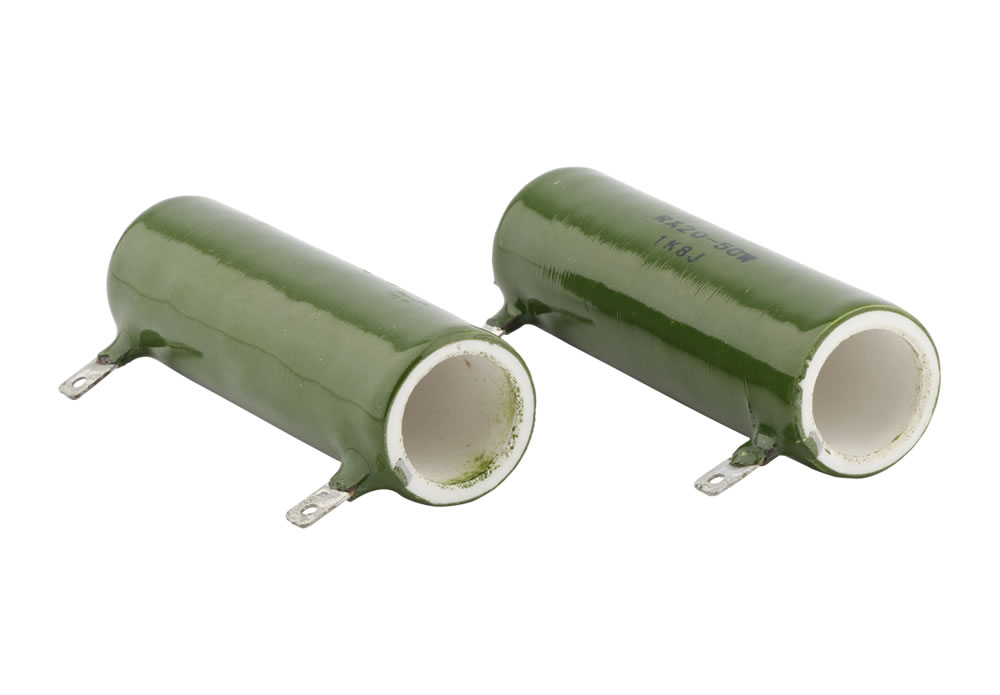

RXG20被釉電阻器

RXG20被釉線繞電阻器耐潮濕、絕緣度高、過負荷能力強，熱穩定性好，使用壽命長。

額定功率范圍：8W~500W

工作電壓范圍：<1.5kV

額定阻值范圍：0.1Ω~90KΩ

最高耐壓：3500V

最高精度：1%

IP等級：IP00

振動：0.5g

溫漂范圍：≤400ppm/℃

工作溫度范圍：-55℃～+375℃

應用領域：大型電源、電力設備、電器設備、機車

■ 產品特點

RXG20被釉電阻器表面被無鉛釉抗污染性強，具備“三防”性能，耐高溫，可在惡劣環境下使用。一般用于直流或低頻交流電路中，若想用于高頻電路可訂制無感產品。

■ 表面溫升

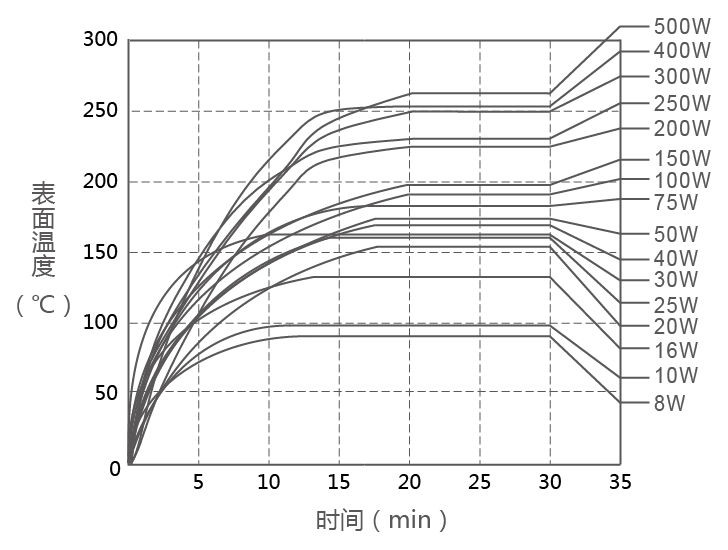

RXG20被釉電阻器表面溫升圖

■ 降額曲線

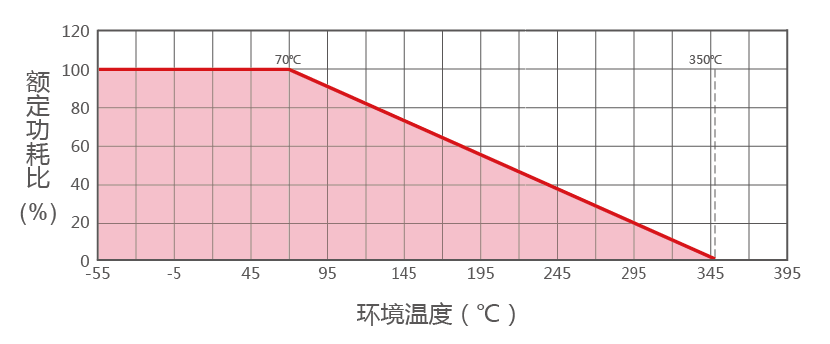

RXG20被釉電阻器降額曲線圖

◆ 產品尺寸圖

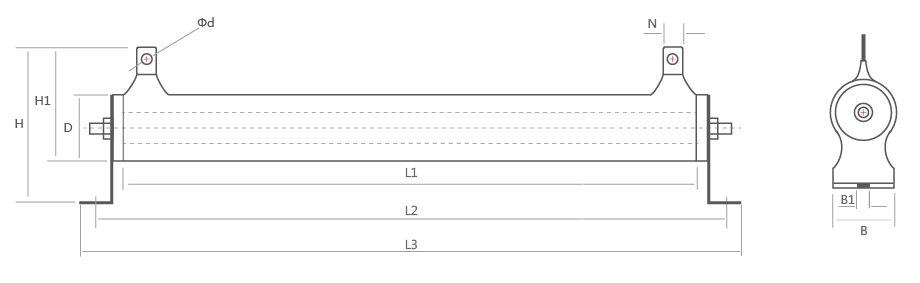

RXG20被釉電阻器產品尺寸圖

◆ 產品尺寸表單位：mm

*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5% ±10%，耐電壓（V）：3500。

■ 電氣、機械特性

■ 成品識別碼

*備注：RXG20 50W 10Ω ±5% ,型號：RXG20-50-10RJ；低電感，在型號中加入字母N，例如： N RXG20-50-10RJ

■ 電阻使用建議

◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
