RXG24鋁殼功率電阻

RXG24線繞型鋁殼功率電阻具有體積小，功率大，遇熱更堅固，更耐溫，高絕緣體，散熱好，功率強，壽命長等特點，其性能優于同類國內外產品。

額定功率范圍：100W~1000W

工作電壓范圍：<1kV

額定阻值范圍：0.1Ω~10KΩ

最高耐壓：3500V

最高精度：1%

IP等級：IP53

振動：1.5g

溫漂范圍：≤400ppm/℃

工作溫度范圍：-55℃～+275℃

應用領域：新能源汽車、醫療設備、鐵路、電子

■產品特點

RXG24鋁殼功率電阻外殼采用鋁合金制造,表面具有散熱溝槽,體積小功率大,耐高溫,過載能力強具有耐氣候性、高精度,標準低感應電阻,高穩定,強架構。

■表面溫升

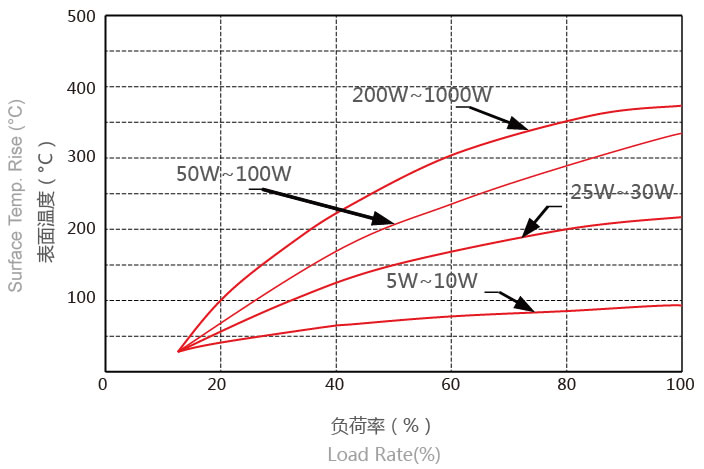

RXG24鋁殼功率電阻表面溫升圖

■降額曲線

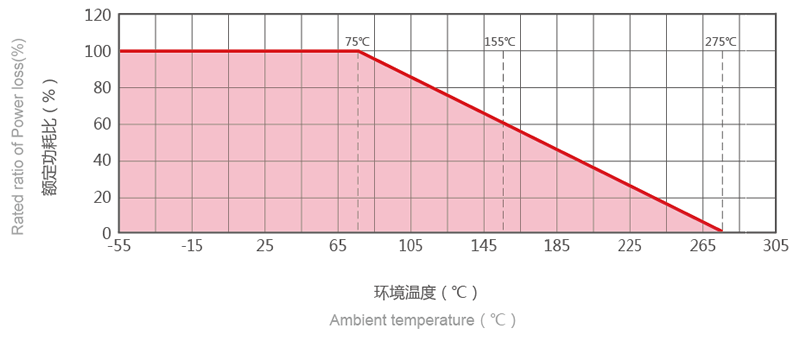

RX24黃金鋁殼電阻器降額曲線

◆產品尺寸圖

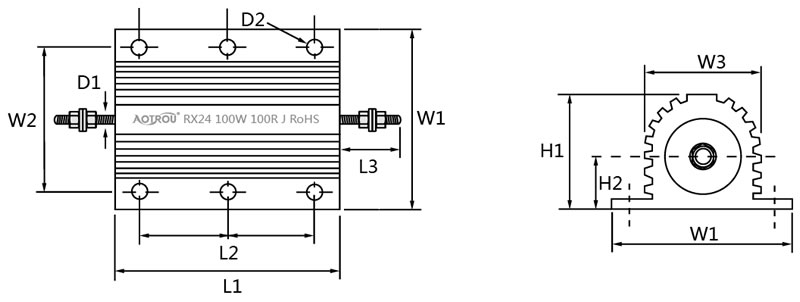

RXG24鋁殼功率電阻產品尺寸圖

◆產品尺寸表單位：mm

*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5%±10%，耐電壓（V）：2500。

■電氣、機械特性

■成品識別碼

*備注：RX24 500W 6Ω±5%,型號：RX24 500W 6RJ；低電感，在型號中加入字母N，例如：N RX24 500W 6RJ

■電阻使用建議

◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
