RXLG制動電阻器

RXLG梯型鋁殼電阻器，因期美觀，耐用，散熱性能強而廣泛應用于變頻器、伺服器作為制動剎車電阻使用。

額定功率范圍：200W~600W

工作電壓范圍：<1.5kV

額定阻值范圍：0.1Ω~20KΩ

最高耐壓：3000V

最高精度：1%

IP等級：IP00/IP33

振動：1.5g

溫漂范圍：≤400ppm/℃

工作溫度范圍：-55℃～+275℃

應用領域：注塑機、變頻器、伺服驅動器

■產品特點

RXLG梯型鋁殼電阻器，因期美觀，耐用，散熱性能強而廣泛應用于變頻器、伺服器作為制動剎車電阻使用。

■表面溫升

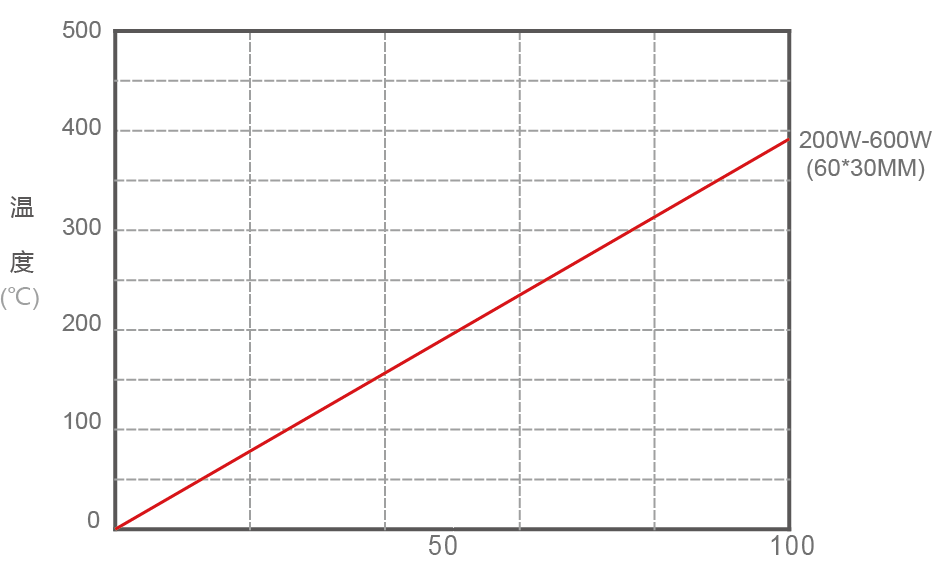

RXLG梯型鋁殼電阻表面溫升圖

■降額曲線

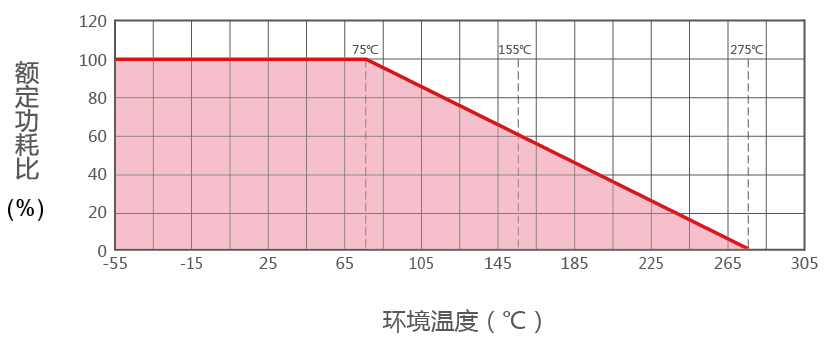

RXLG梯型鋁殼電阻降額曲線圖

◆產品尺寸圖

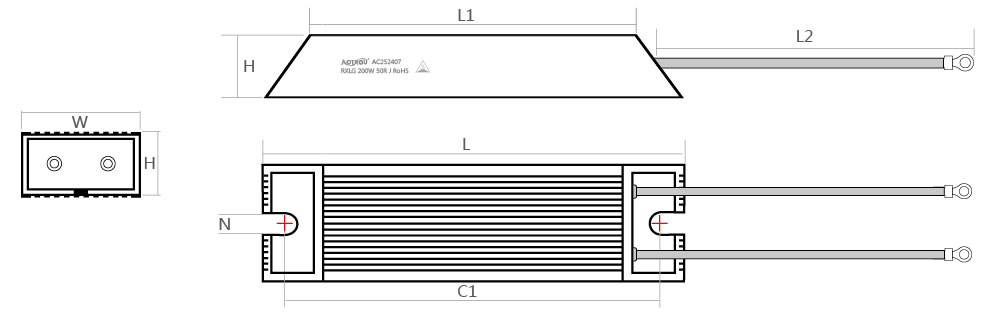

RXLG梯型鋁殼電阻產品尺寸圖

◆產品尺寸表單位：mm

*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5%±10%，耐電壓（V）：2000。

■電氣、機械特性

■成品識別碼

*備注：RXLG 200W 50Ω±5%,型號：RXLG 200W 50RJ L；低電感，在型號中加入字母N，例如：N RXLG 200W 50RJ L

■電阻使用建議

◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
