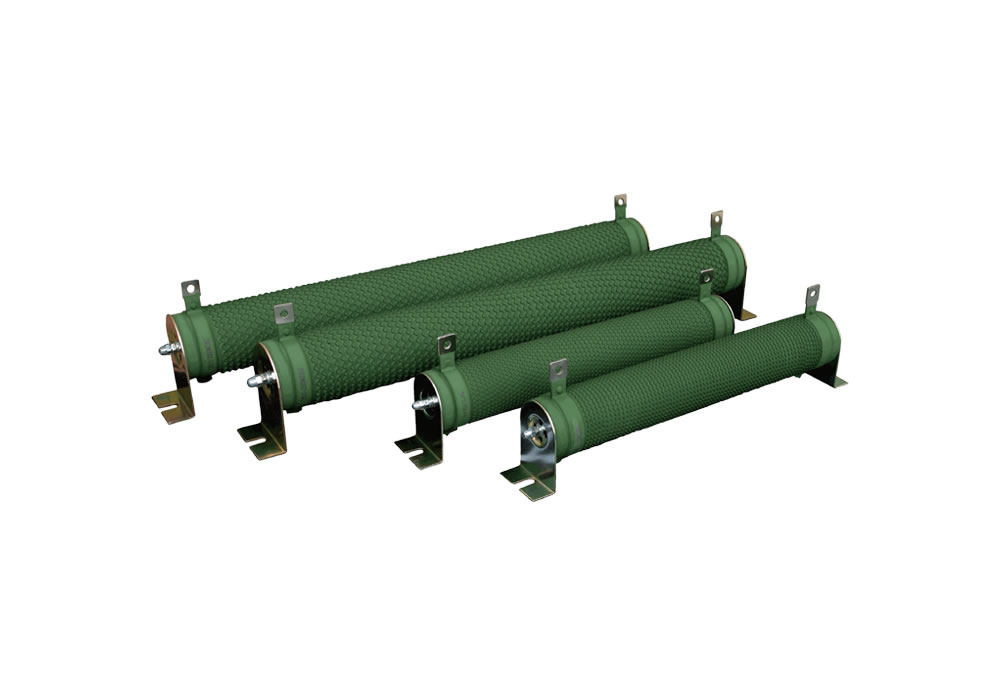

RXBW(RXHG)波紋電阻器

RXBW(RXHG)型線繞波紋電阻器，電阻絲為立式波紋，有利于散熱減低寄生電感量，表面涂絕緣耐高溫涂料，具有功率大、耐過載能力強、耐電壓高（指電極與安裝支架間所承受電壓）。

額定功率范圍：10W~6000W

工作電壓范圍：<1.2kV

額定阻值范圍：0.1Ω~25KΩ

最高耐壓：3000V

最高精度：1%

IP等級：IP00

振動：0.5g

溫漂范圍：≤400ppm/℃

工作溫度范圍：-55℃～+275℃

應用領域：模擬負荷實驗，設備放電，自動控制，變頻器能耗制動

■ 產品特點

RXBW(RXHG)型涂料繞線電阻器是一種功率型繞線電阻器，該產品采用波狀電阻合金帶以側立形式纏繞在陶瓷骨架上，表面被覆絕緣耐高溫涂料，有利于散熱，并配有安裝支架，電阻器具有功率大，耐過載能力強，安裝方便等特點。

■ 表面溫升

RXBW波紋電阻器表面溫升圖

■ 降額曲線

RXBW波紋電阻器降額曲線圖

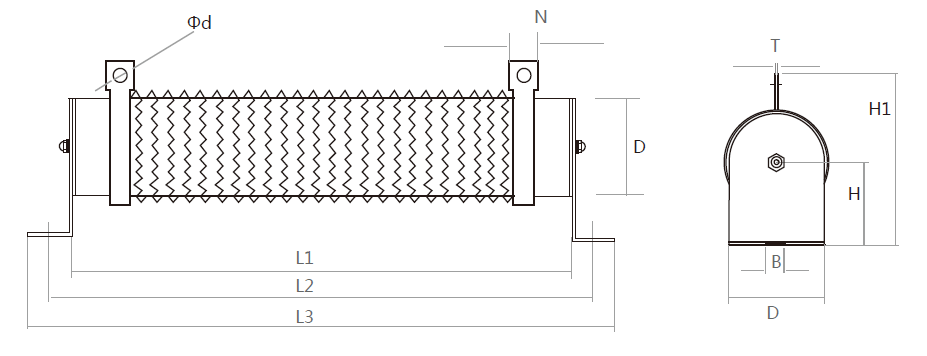

◆ 產品尺寸圖

RXBW波紋電阻器產品尺寸圖

◆ 產品尺寸表單位：mm

*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5% ±10%，耐電壓（V）：3000。

■ 電氣、機械特性

■ 成品識別碼

*備注：RXBW(RXHG) 50W 10Ω ±5% ,型號：RXBW-50-10RJ；低電感，在型號中加入字母N，例如： N RXBW(RXHG)-50-10RJ

■ 電阻使用建議

◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
